Tipo 1626

~ 41 mm

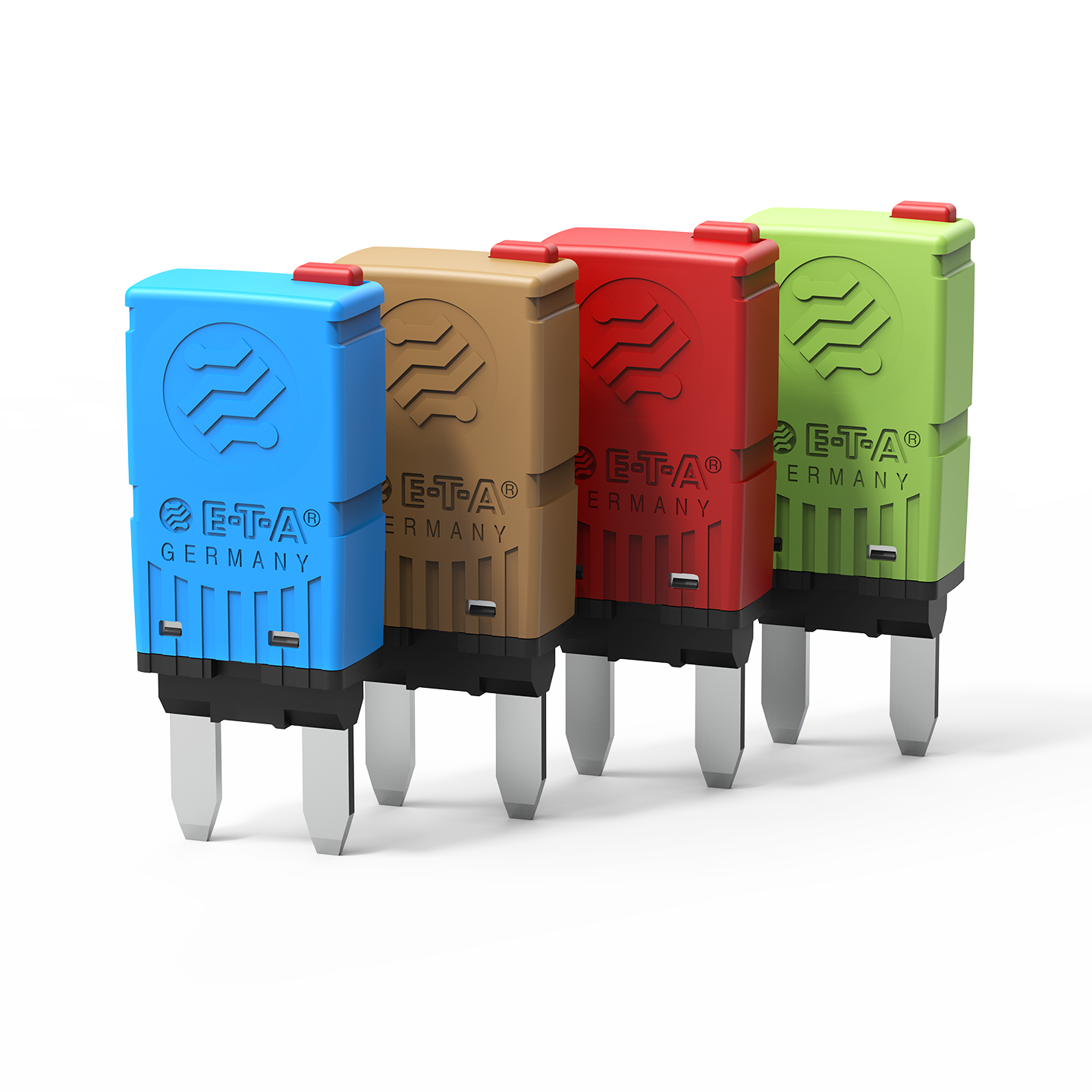

Typ 1626 von E-T-A: Einpoliger, thermischer Sicherungsautomat in Mini-Bauform, der speziell für den Kfz-Bereich geeignet ist.

Descripción

Ficha técnica

Single pole, thermal miniaturised circuit breaker designed for automotive applications. Fits into fuse blocks designed to ISO 8820-3, Type F.

Current ratings correspond to those of blade fuses. Clear colour coding of the ratings: blade fuse and circuit breaker of the same colour have the same rating.

Meets the requirements of SAE J553.

Datos técnicos

Voltage rating
  • DC 12 V
  • DC 24 V
Current ratings de 5A hasta 30A
Number of poles single pole
Mounting method socket
Terminal design blade terminals
Actuation manual release
push button
Typical life 300 operations at 2 x IN
Interrupting capacity Icn ≥ 3 break operations at 150 A, or

≥ 1 break operation at 2,000 A

Aplicaciones

  • Automóviles
  • Embarcaciones & vehículos
  • Vehículos industriales
