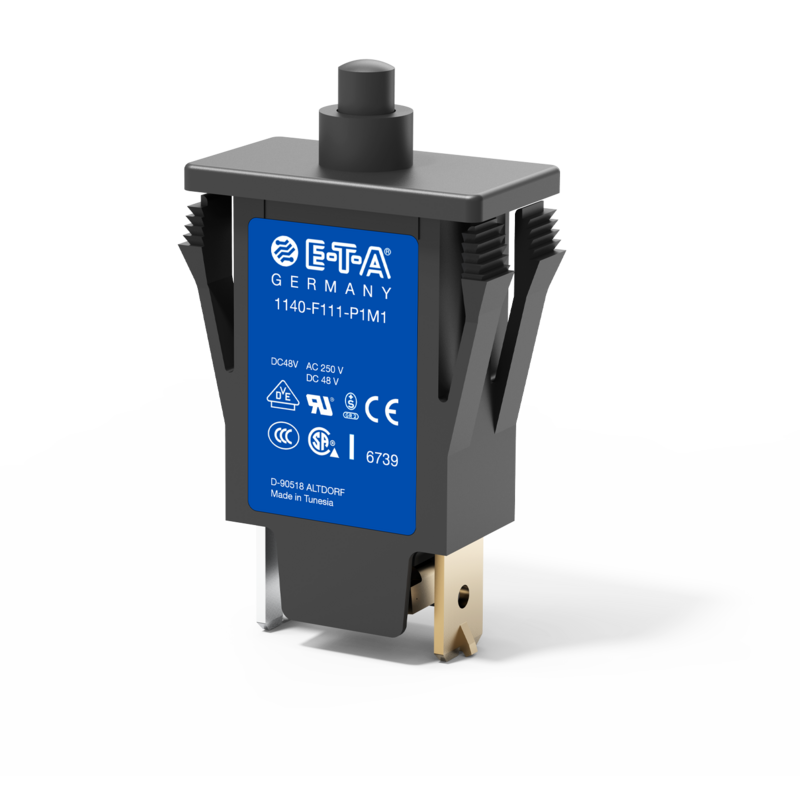

Tipo: 1140-F

Descripción

Miniaturised single pole thermal circuit breaker with push-to-reset tease-free, trip-free, snap action mechanism (R-type TO CBE to EN 60934), snap-in panel mounting.

For lower current ratings see type 105.

Approved to CBE standard EN 60934 (IEC 60934).

Datos técnicos

Datos técnicos

Voltage rating
  • AC 240 V
  • DC 48 V
  • UL/CSA: AC 250 V
  • UL/CSA: DC 50 V
Current ratings de 3.5 A hasta 16 A
Number of poles single pole
Mounting method flange
Terminal design blade terminals
Actuation push button
Auxiliary contacts without auxiliary contacts
Water splash protection without water splash protection
Illumination with illumination
Typical life 3.5...8 A: 1,000 operations at 2 x IN, resistive

9...16 A: 100 operations at 2 x IN, inductive
Interrupting capacity Icn 3.5...8 A: 8 x IN

9...16 A: 120 A
Certificates VDE, CSA, UL

Accesorios

Accesorios

Número de pedido Descripción
X 201 285 01 Cubierta antisalpicaduras transparente
Y 300 192 01 Tuerca hexagonal
Y 307 117 02 Tuerca moleteada

Aplicaciones

Aplicaciones

  • Herramientas, electrodomésticos y aparatos de jardinería
  • Luminotecnia
  • Rango de tensión Minus DC 48 V
  • Telecomunicaciones
  • Técnica médica
