Type: 1140-E

Descripción

~ 46 mm

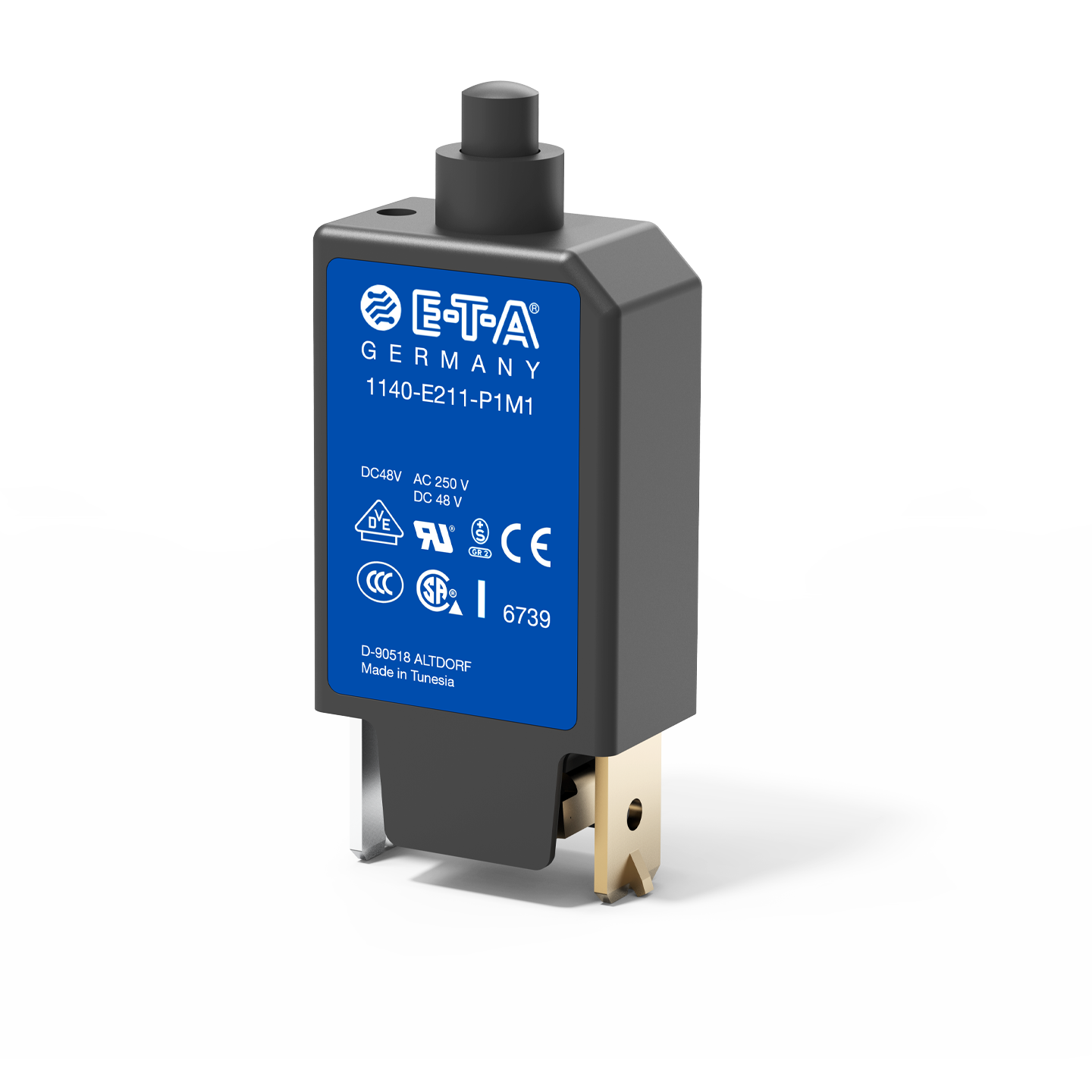

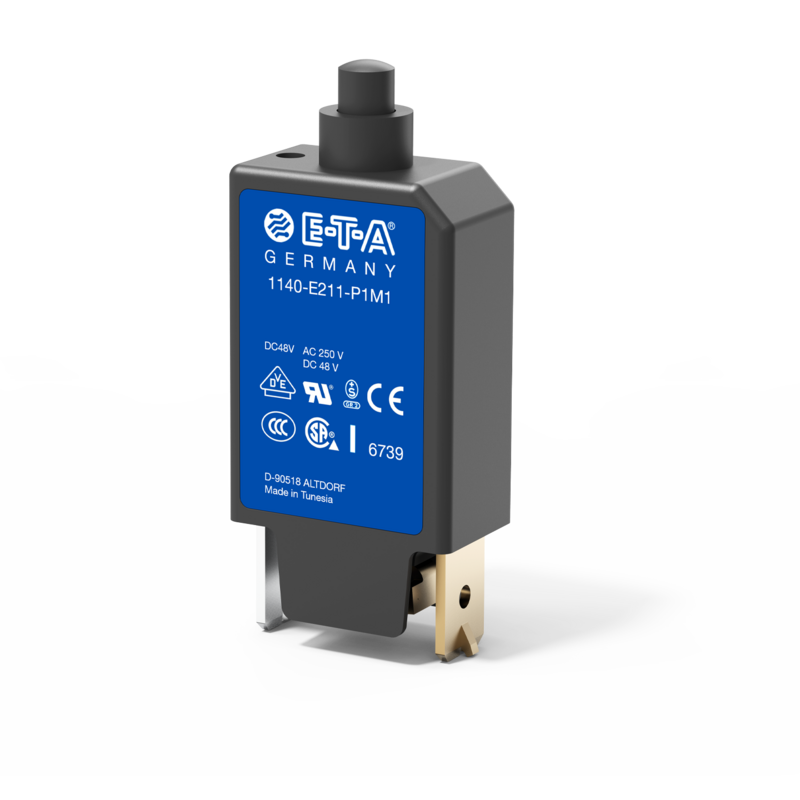

Miniaturised single pole thermal circuit breaker with push-to-reset tease-free, trip-free, snap action mechanism (R-type TO CBE to EN 60934), integral type.

For lower current ratings see types 104.

Approved to CBE standard EN 60934 (IEC 60934).

Descargas

Datos técnicos

Datos técnicos

Voltage rating
  • AC 240 V
  • DC 48 V
  • UL/CSA: AC 250 V
  • UL/CSA: DC 50 V
Current ratings  from 3.5 A to 16 A
Typical life 3.5...8 A: 1,000 operations at 2 x IN, resistive
9...16 A: 100 operations at 2 x IN, inductive
Interrupting capacity Icn 3.5...8 A: 8 x IN
9...16 A: 120 A
Number of poles
  • single pole
Mounting method
  • integral mounting
Terminal design
  • blade terminals
Actuation
  • push button
Auxiliary contacts
  • without auxiliary contacts
Water splash protection
  • without water splash protection
Illumination
  • with illumination
Approvals VDE, CSA, UL

Accesorios

Accesorios

Order numberDescription
X 201 285 01Cubierta antisalpicaduras transparente
Y 307 117 02Tuerca moleteada
Y 300 192 01Tuerca hexagonal

Aplicaciones

Aplicaciones

  • Técnica médica
  • Telecomunicaciones
  • Rango de tensión Minus DC 48 V
  • Herramientas, electrodomésticos y aparatos de jardinería
  • Luminotecnia
