Tipo 1140-G

~ 49 mm

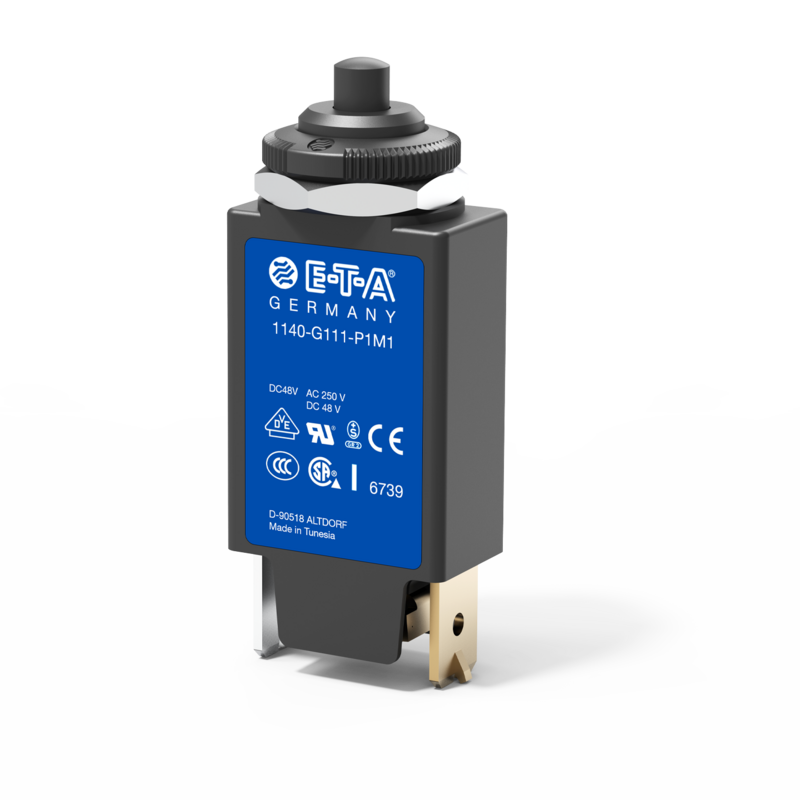

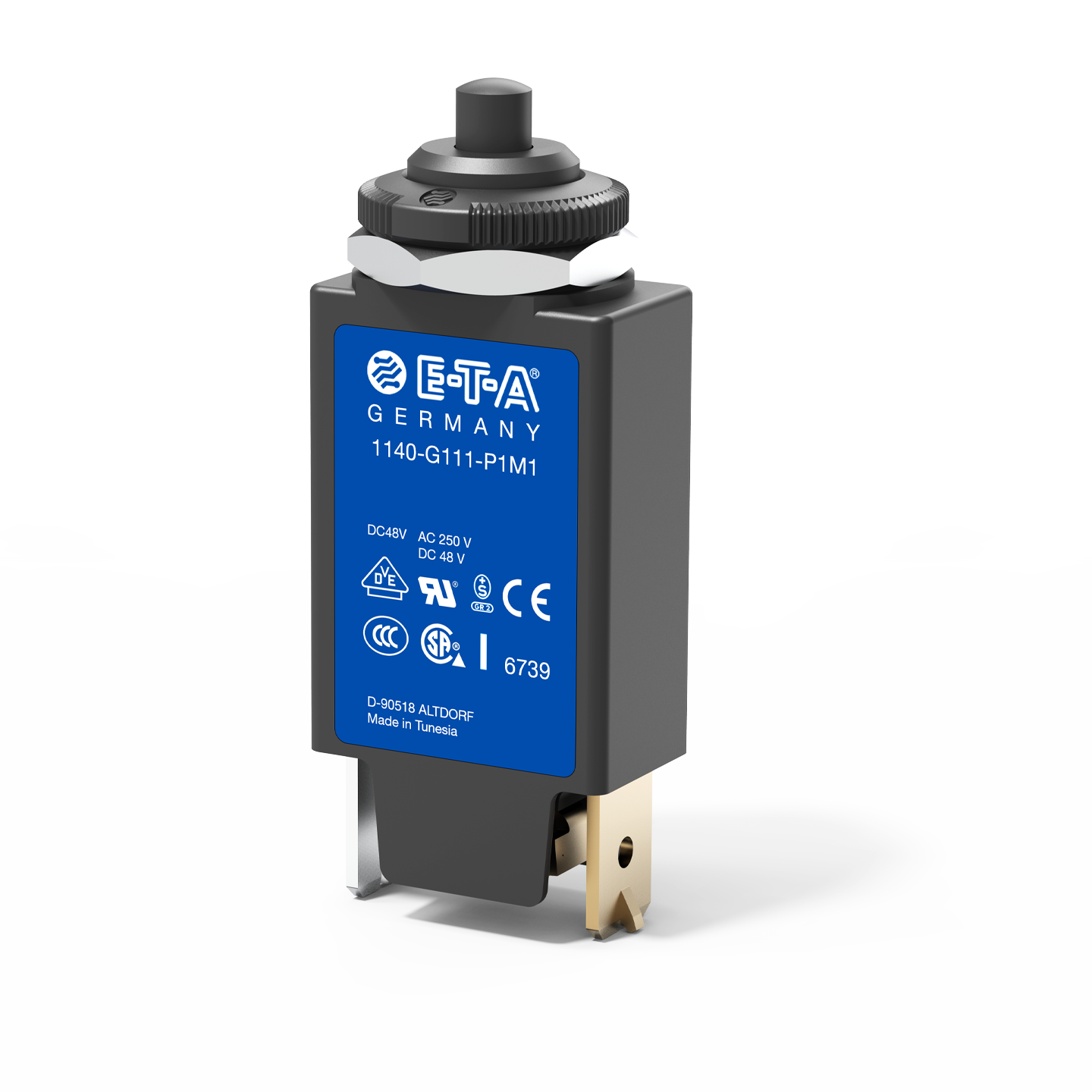

Typ 1140-G von E-T-A: Einpoliger, thermischer Schutzschalter in Kleinbauweise mit zuverlässigem Schaltverhalten.

Descripción

Ficha técnica

Miniaturised single pole thermal circuit breaker with push-to-reset tease-free, trip-free, snap action mechanism (R-type TO CBE to EN 60934), threadneck mounting.

For lower current ratings see types 106.

Approved to CBE standard EN 60934 (IEC 60934).

Datos técnicos

Voltage rating
  • AC 240 V
  • DC 48 V
  • UL/CSA: AC 250 V
  • UL/CSA: DC 50 V
Current ratings de 3.5 A hasta 16 A
Number of poles single pole
Mounting method threadneck
Terminal design blade terminals
Actuation push button
Auxiliary contacts without auxiliary contacts
Water splash protection with water splash protection
without water splash protection
Illumination with illumination
Typical life 3.5...8 A: 1,000 operations at 2 x IN, resistive

9...16 A: 100 operations at 2 x IN, inductive
Interrupting capacity Icn 3.5...8 A: 8 x IN

9...16 A: 120 A
Certificates VDE, CSA, UL

Accesorios

Número de pedido Descripción
X20128501

Cubierta antisalpicaduras transparente
Y30019201

Tuerca hexagonal
Y30711702

Tuerca moleteada

Aplicaciones

  • Herramientas, electrodomésticos y aparatos de jardinería
  • Luminotecnia
  • Rango de tensión Minus DC 48 V
  • Telecomunicaciones
  • Técnica médica
