Tipo X3120

Descripción

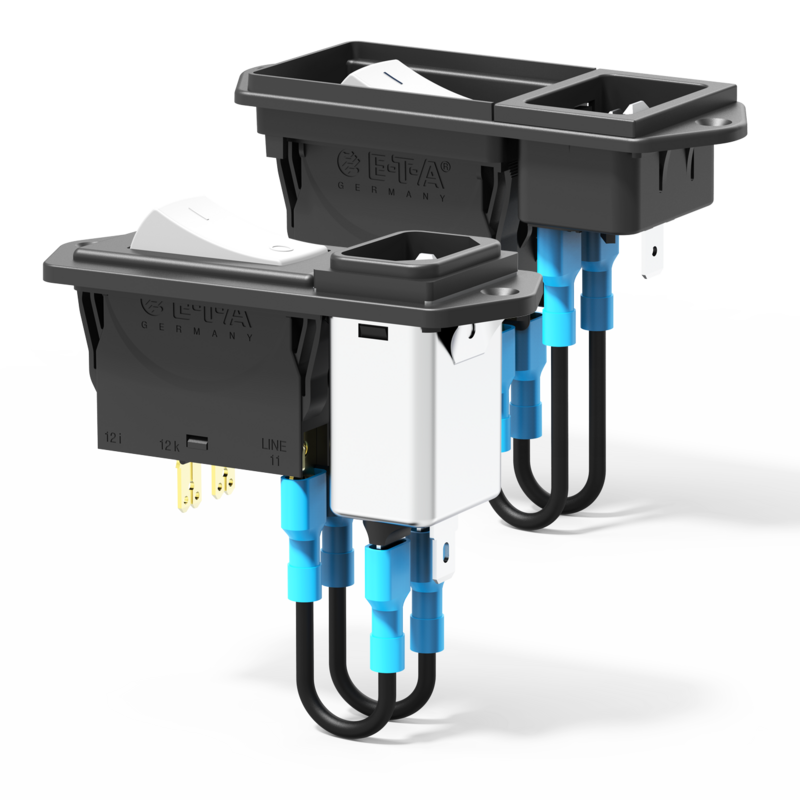

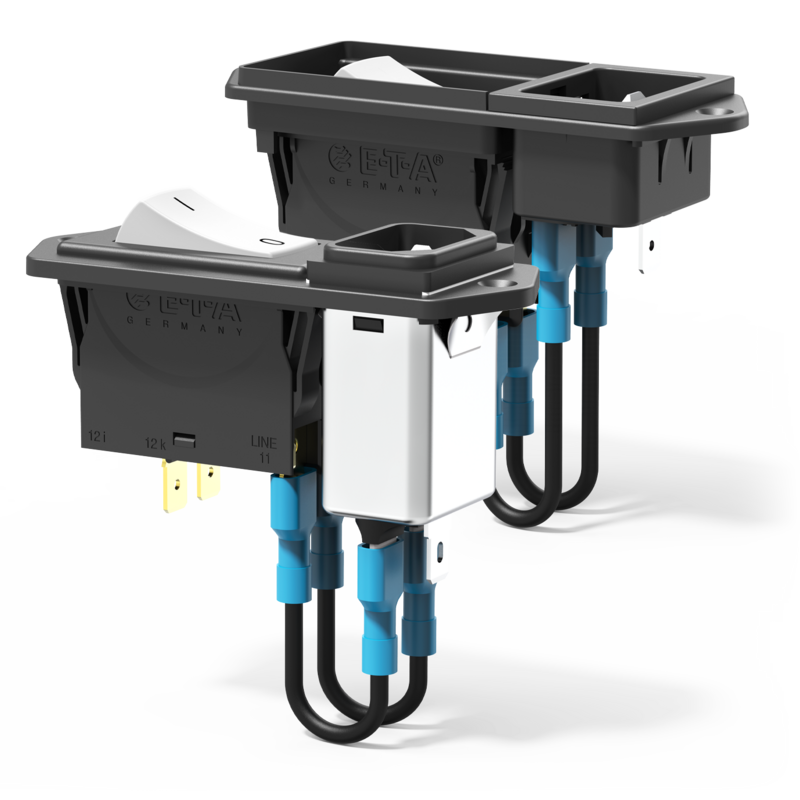

Con los módulos de conectores IEC de tipo X3120 A/B, se pueden combinar hasta 5 funciones en un solo componente ahorrando espacio: un conector para aparatos C14/C20, un interruptor de encendido/apagado, una protección contra sobrecorrientes reajustable, un filtro de red y, de forma opcional, una bobina de mínima tensión/disparador remoto/interruptor auxiliar. Se pueden seleccionar los filtros de red adecuados para su uso en aplicaciones médicas de conformidad con la norma IEC/EN 60601-1. Gracias al montaje con tornillos, el módulo de conectores IEC encaja firmemente en la carcasa.

Los módulos de conectores IEC pueden combinarse con disyuntores del tipo 3120-N5. (puede consultar más información en la ficha técnica).

Datos técnicos

Voltage rating	AC 250 V
Current ratings	C14: 10 A (IEC/EN) C20: 16 A (IEC/EN)
Actuation	push button rocker
Terminal design	blade terminals
Certificates	Approvals appliance inlet: VDE/TÜV, UL, CSA
