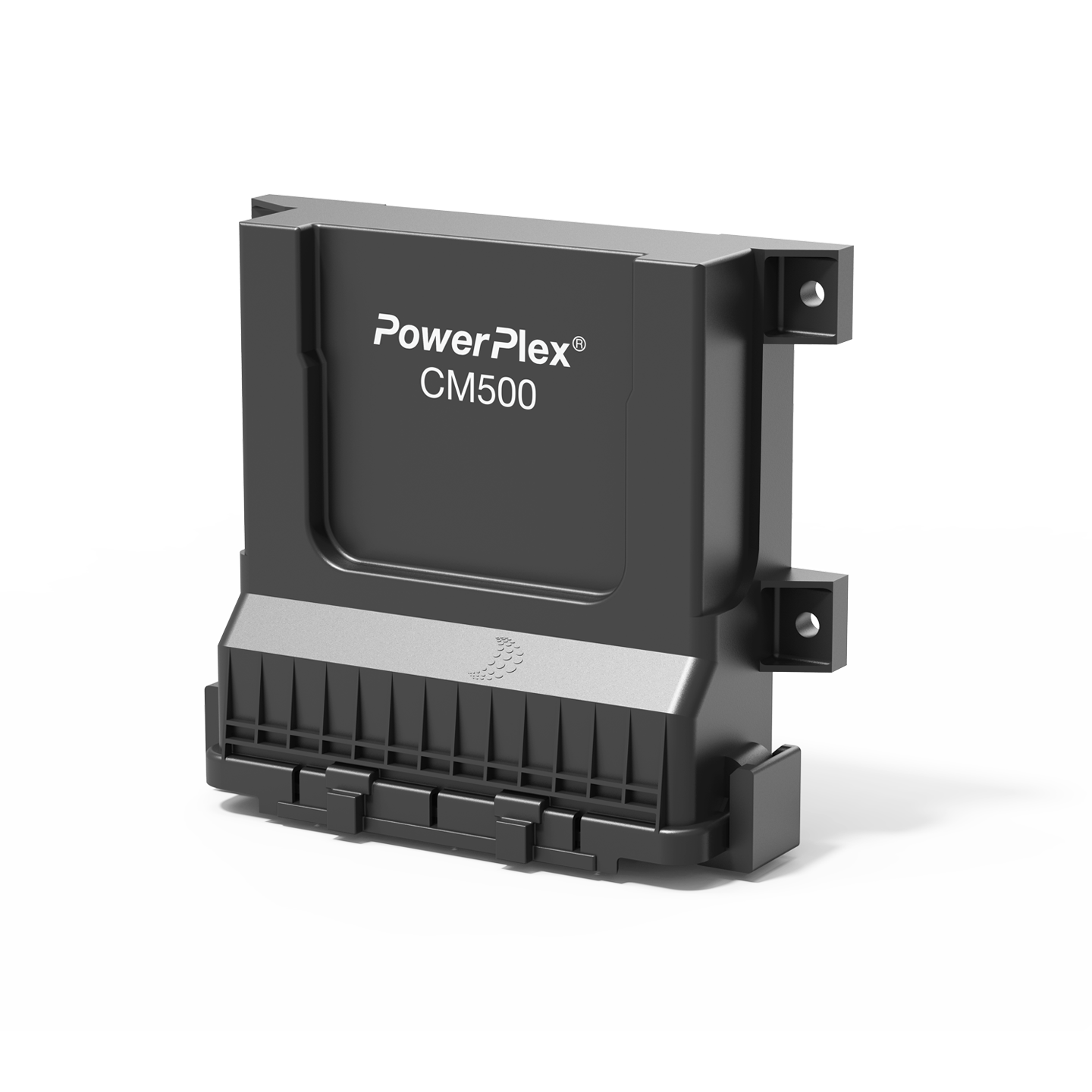

Tipo PowerPlex® Compact Modul CM500
~ 137 mm
Descripción
Das PowerPlex®® Compact Modul wurde für DC 12 V und DC 24 V Bordnetze von Freizeitfahrzeugen und Booten entwickelt. Es bietet acht Multifunktionseingänge, die als digitale oder analoge Eingänge konfiguriert werden können, sowie 14 Lastausgänge.
Die digitalen Eingänge ermöglichen den Anschluss von Schaltern, Tastern oder Punkt-Füllstandanzeigern. Die Analogeingänge können zur Strom-, Spannungs-, Temperatur- und/oder Füllstandmessung verwendet werden. Um die Drehrichtung eines DC-Motors zu ändern, z. B. bei einer Trittstufe, lassen sich zwei Ausgänge als H-Brücke verwenden.
Produktfeatures:
- Galvanische Trennung der CAN-Schnittstellen
- Multifunktionseingänge
- Konfigurierbare Ausgänge (10 x 10 A, 4 x 3 A)
- Softwaregesteuerter Überstromschutz mit Strommessung
- Hardwaregesteuerte Sicherheitsabschaltung
- Eigenschutz von Leistungstransistoren
Verwendungsbeispiele:
- Steuerung und Überwachung von DC Lasten
- Steuerung, Dimmen und Überwachen von Lichtern
- Scheibenwischsteuerung
- Motorsteuerung i. e. Stufen, Liftbetten, Auszüge
- Spannungsmessung
- Strommessung
- Temperaturmessung
- Steuerung von Heizung und Klimaanlage
- Kraftstoffflussüberwachung
- Kraftstofffüllstand / restliches Volumen
- Wassertankfüllstände / restliches Volumen
- Pumpensteuerung und -überwachung
Tipo descatalogado
-
Último pedido (LOD): 30.09.2026
-
Última entrega (LDD): 29.01.2027
Datos técnicos
| Nennspannung | DC 12 V/24 V |
|---|---|
| Schutzart | IP22 |
| Betriebstemperatur |
-30 … +70 °C (-22 … 158 °F) with derating above +50 °C (+122 °F) |
| Max. Gesamtstrom pro Module | 60 A |
| Eingänge | 8 multifunctional inputs, configurable as digital/analog inputs |
| Ausgänge |
4 x 3 A, dimmable 10 x 10 A, dimmable |
| Certificates | KBA E1 (ECE-R10) |
Accesorios
| Número de pedido | Descripción | |
|---|---|---|
| XPP-USBC0 |
USB/CAN Konverter |
|
| XPP-USBC1 |
USB/CAN Konverter (optoentkoppelt) |
|
| XPP-CP130 |
Anschlusspaket für CM500 |
|
| XPP-TS500R-HB |
Temperatursensor |
|
| XPP-TS500R-PH |
Temperatursensor |
Aplicaciones
- Boote & Fahrzeuge
