Toggle-operated hydraulic-magnetic circuit breaker, flange mounting, ratings up to 125 A
Tipo High Power-D-Box®
max. ~ 531 mm
Descripción

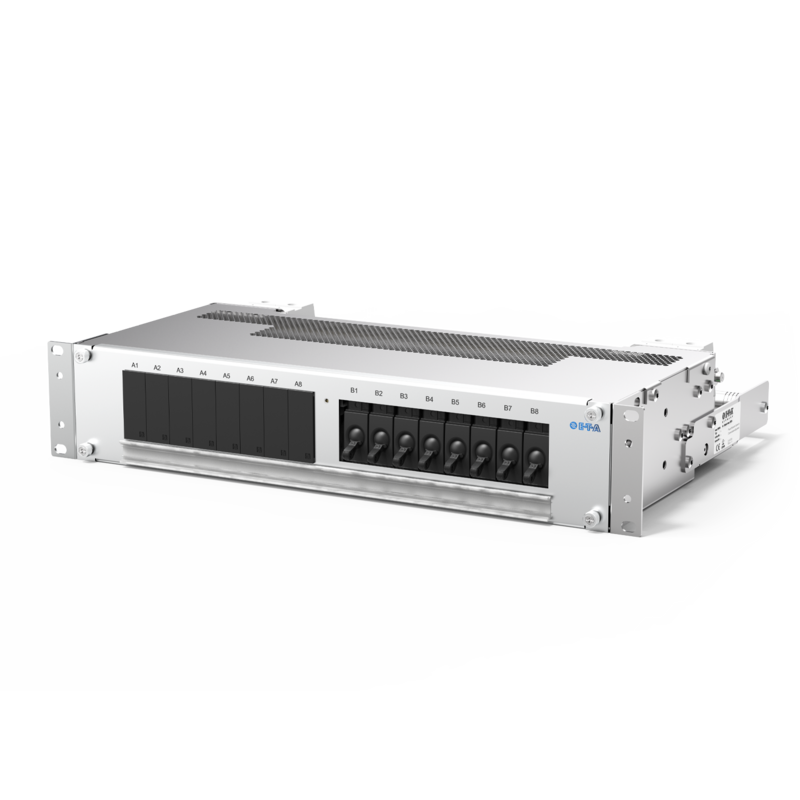

The Power-D-Box® is a compact 2U power distribution system made of aluminium.
The 19BGT-2-X is a compact 19inch 2 U power distribution rack incorporating E-T-A plug-in circuit breakers type 2210-S291 (for 19BGT-2-X2210-...), 8340-F (for 19BGT-2-X83S2/..S4/..Z4-...) or 8345-.01.-W0 (for 19BGT-2-X8345-...). These are installed in pre-wired E-T-A power distribution rails type X2210-S, X8340-S02, X8340-S04, X8340-SZ4 or X8345-D01. Options available include separate circuits, redundant circuits and customer-specific marking.
Datos técnicos
| Mounting method | racks |
|---|---|
| Circuit breaker type | hydraulic-magnetic |
| Dimensiones |
Altura 2 HE (88,9 mm) Ancho 19 pulgadas (482,6 mm) Ancho ETSI (531,4 mm) |
| Tensión nominal máx. | DC -80 V |
| Número de canales |
2 x 3 redundante 2 x 4 redundante 2 x 5 redundante 2 x 6 redundante |
| Para interruptores de protección del tipo | 8345 |
| Alimentación | redundante |
| Alimentación, corriente nominal máx. | 232 A |
| Alimentación, forma de conexión |
95 mm² bornes de tornillo |
| Señalización | contacto NC en paralelo |
| Señalización, forma de conexión | 1 mm² |
| Rango de temperatura de servicio | -30 … +60 °C |
| Más datos técnicos |
según demanda |
Accesorios
| Número de pedido | Descripción | |
|---|---|---|
| Y30856321 |
Pieza de cierre 8345 sobre X8345-D01 |
|
| X22326001 |
Sujeción de cable |
|
| X22325901 |
Soporte angular de puesta a tierra incl. material de montaje |
Aplicaciones
- Automatización
- Telecomunicaciones
Downloads
Datasheet & Explanations
- Ficha técnica 564.8 KB
Datos de CAD | 2
- PDB-N-D12-RF.stp.zip 5.3 MB
- PDB-N-D12-RR.stp.zip 4.7 MB
