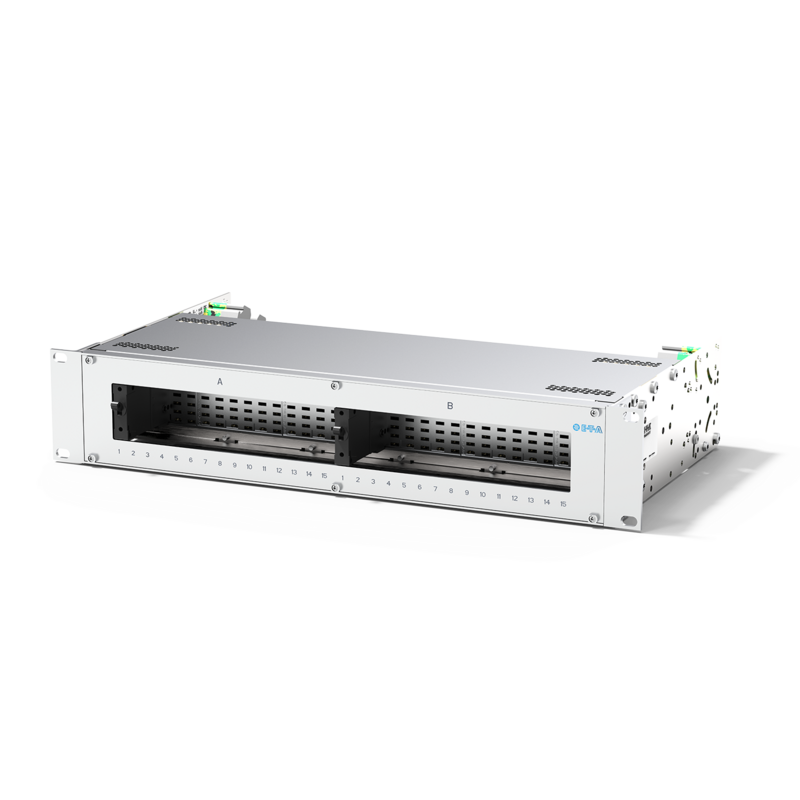

Tipo Flexible Power-D-Box DC
19 Zoll (482,6 mm)
Descripción
Das Flexible Power-D-Box® System ist ein abgestimmtes 19“ Strom-Verteilungssystem für DC-Applikationen bis 65 V. Durch die hohe Flexibilität werden Varianten mit Plus, Minus oder 2-pol Absicherung bei bis zu 30 Lasten in 2HE ermöglicht.
Durch das steckbare Sockelsystem auf Leiterplatte kann mit dem thermisch-magnetischen Schutzschalter 2210 oder dem elektronischen Sicherungsautomaten ESS30 auch eine modulare Erweiterung nach der Installation einfach vorgenommen werden.
Für eine optimale Ausnutzung des vorhandenen Bauraums stehen Ihnen verschiedene Sammelsignalisierungsformen und Klemmenanschlussarten, sowie optional eine frei konfigurierbare Systemredundanz zur Verfügung.
Datos técnicos
| Montage | racks |
|---|---|
| Schutzschaltertyp |
electronics thermal-magnetic |
| Abmessungen |
Ancho 19 pulgadas (482,6 mm) Profundidad de montaje 205 mm - 256 mm |
| Max. Nennspannung |
DC +65 V DC -65 V |
| Anzahl der Kanäle |
1 x 14 no redundante protección bipolar 1 x 30 no redundante protección unipolar 2 x 7 redundante protección bipolar 2 x 15 redundante protección unipolar |
| Für Schutzschalter Typ |
2210 bipolar 2210 unipolar ESS30 |
| Einspeisung |
no redundante redundante |
| Einspeisung max. Nennstrom |
50 A 2-pole 100 A 1-pole |
| Einspeisung Anschlussform |
35 mm² bornes de espárrago (para terminal) bornes de tornillo |
| Lasten max. Nennstrom | 16 |
| Lasten Anschlussform |
4 mm² bornes de tornillo |
| Signalisierung |
contacto NA en serie contacto NC en paralelo |
| Signalisierung Anschlussform |
1,5 mm² bornes de tornillo |
| Betriebstemperaturbereich | 0 … +50 °C |
Aplicaciones
- Automation
- Chemie, Öl & Gas
- Erneuerbare Energien
- Kraftwerkstechnik DC 24 V
- Minus DC 28 V
- Minus DC 48 V
- Pharma & Food
- Power-D-Box-Systeme
- Telekommunikation & Datencenter
