Tipo PBM-1170-05-V0060
121 mm
Descripción

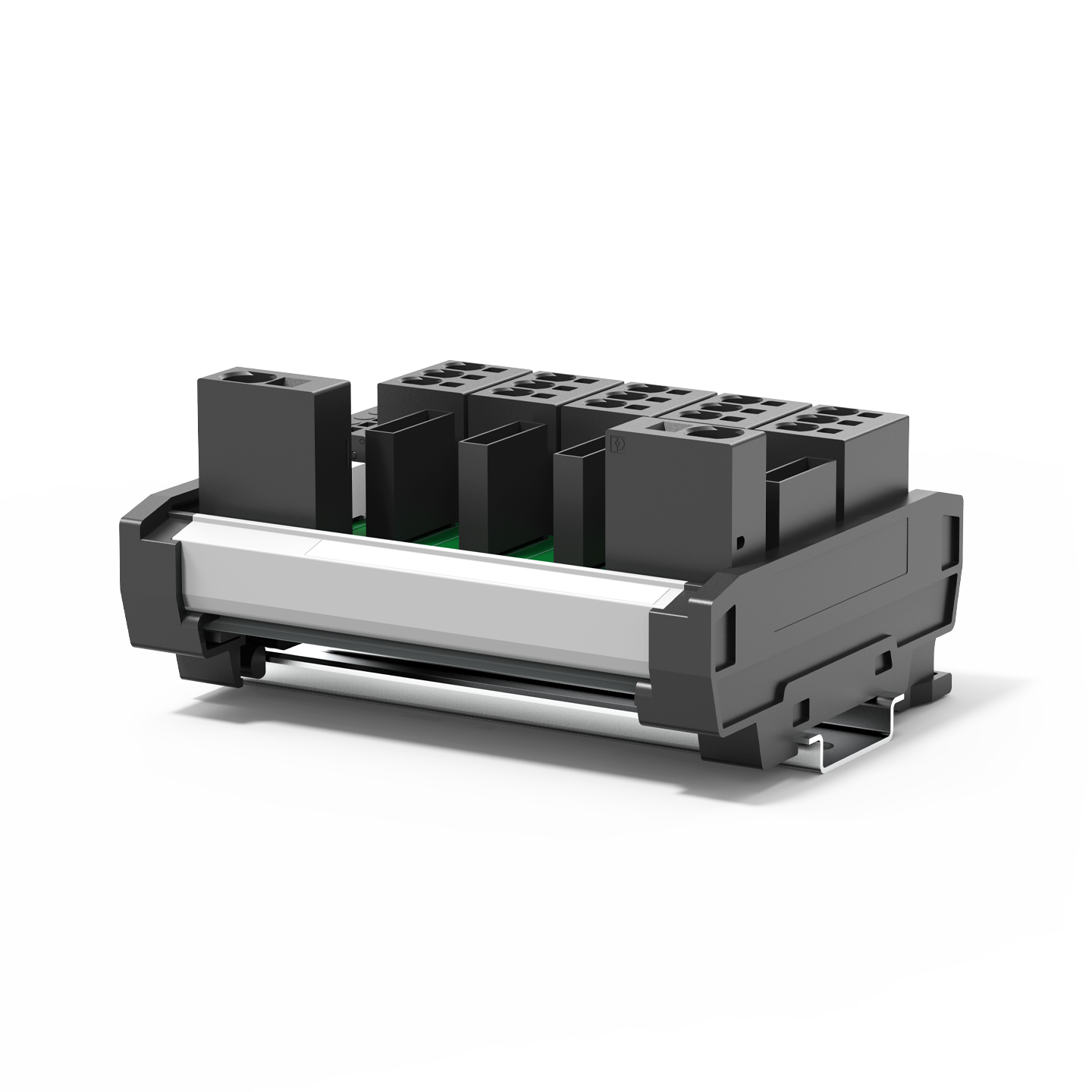

The power distribution system has been designed to accommodate plug-in type thermal circuit breakers type 1170-21, 1180 and 1610. It is a printed circuit board module for rail mounting. Typical applications are mainly in control cabinets for utility vehicles and special vehicles and for mobile construction machinery.
Datos técnicos
| Mounting method | DIN rail |
|---|---|
| Circuit breaker type | thermal |
| Tensión nominal máx. |
DC +12 V DC +24 V |
| Número de canales | 1 x 16 no redundante |
| Alimentación | no redundante |
| Alimentación, corriente nominal máx. | 100 A 1-pole |
| Alimentación, forma de conexión |
10 mm² 16 mm² bornes de resorte |
| Cargas, corriente nominal máx. | 20 |
| Cargas, forma de conexión |
2,5 mm² 4 mm² bornes de resorte |
| Señalización | contacto NC en paralelo |
| Señalización, forma de conexión | 1,5 mm² |
| Rango de temperatura de servicio | -20 ... +70 °C |
| Más datos técnicos |
según demanda |
Aplicaciones
- Automatización
- Automóviles
- Embarcaciones & vehículos
- Vehículos ferroviarios
- Vehículos industriales
