ESX10
Electronic circuit protector DC 24 V, max. 16 A, electr. disconnection 1 LED, reset input, status output
Tipo Module 18plus
Descripción

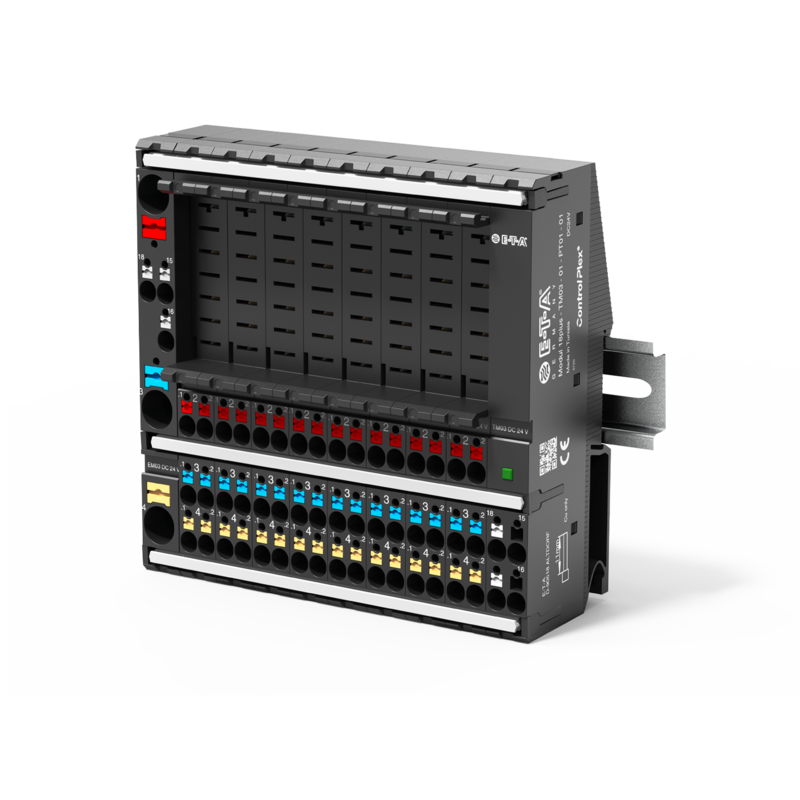

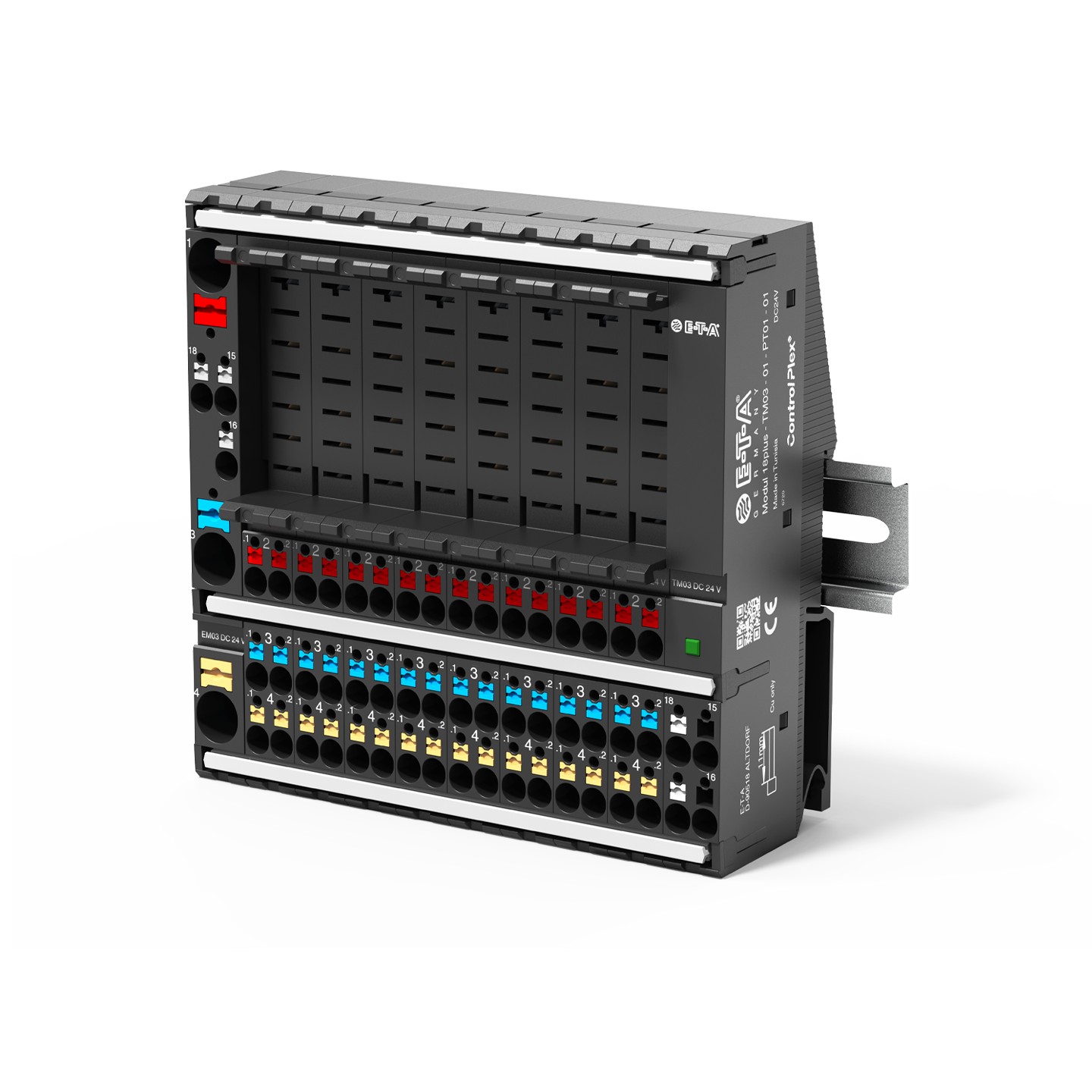

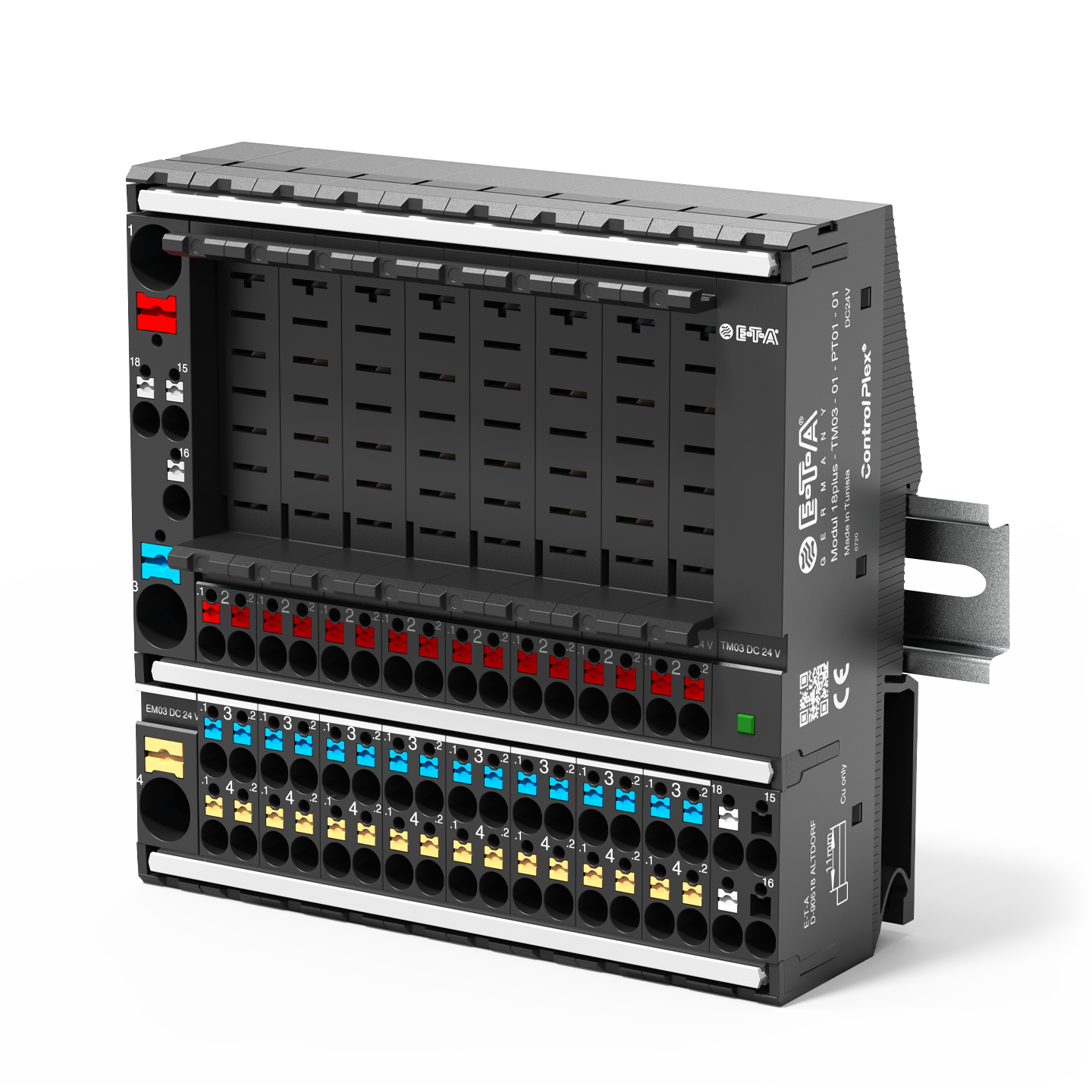

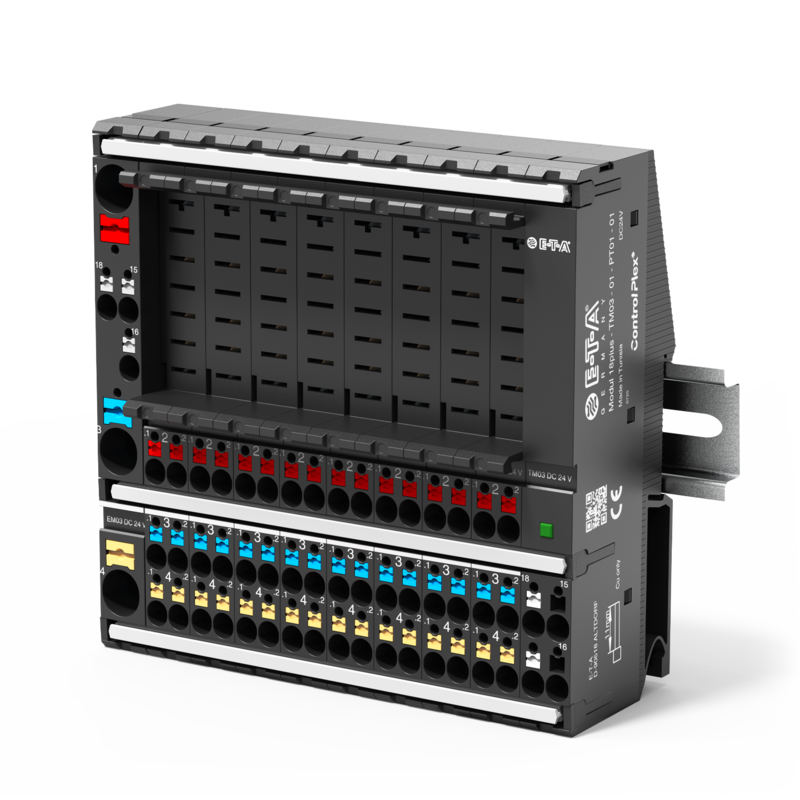

The new power distribution system Module 18plus is a compact wiring solution for all load and signal lines of the DC 24 V control voltage - no matter whether it is for decentralised power distributions or for centralised plant concepts. The system accommodates various E-T-A circuit breakers and overcurrent protectors and holds a complete mounting and power distribution system with state-of-the-art push-in technology for DIN rail mounting.
Datos técnicos
| Mounting method | DIN rail |
|---|---|
| Circuit breaker type |
electronics thermal-magnetic |
| Tensión nominal máx. | DC +24 V |
| Número de canales | 1 x 12 no redundante |
| Para interruptores de protección del tipo |
2210 bipolar 2210 unipolar ESS30 ESX10 |
| Alimentación | no redundante |
| Alimentación, corriente nominal máx. | 100 A |
| Alimentación, forma de conexión | bornes de resorte |
| Cargas, corriente nominal máx. | 125 |
| Señalización | contacto NA en serie |
| Rango de temperatura de servicio | -30 … +60 °C |
| Más datos técnicos |
según demanda |
Accesorios
| Número de pedido | Descripción | |
|---|---|---|
| Y30775401 |
Clip de fijación |
|
| Y31197801 |
Retaining clip for ESS30-S |
|
| SB-S11-P1-01-1-1A |
Puente (jumper) |
|
| X22261102 |
Barra colectora |
|
| X22357101 |
Barra colectora |
Aplicaciones
- (Industria siderúrgica)
- Automatización
- Construcción de máquinas
- Energías renovables
- Industria alimentaria y farmacéutica
- Industria química, petroquímica y del gas
- Sector de automoción
- Técnica de centrales eléctricas DC 24 V
- Vehículos ferroviarios

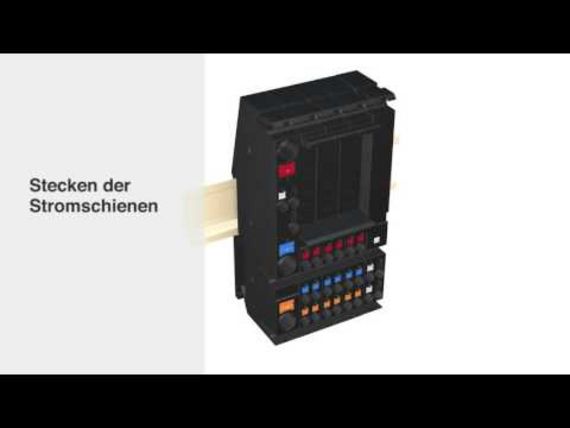

Videos
