Tipo E-1048-8I...

66 mm

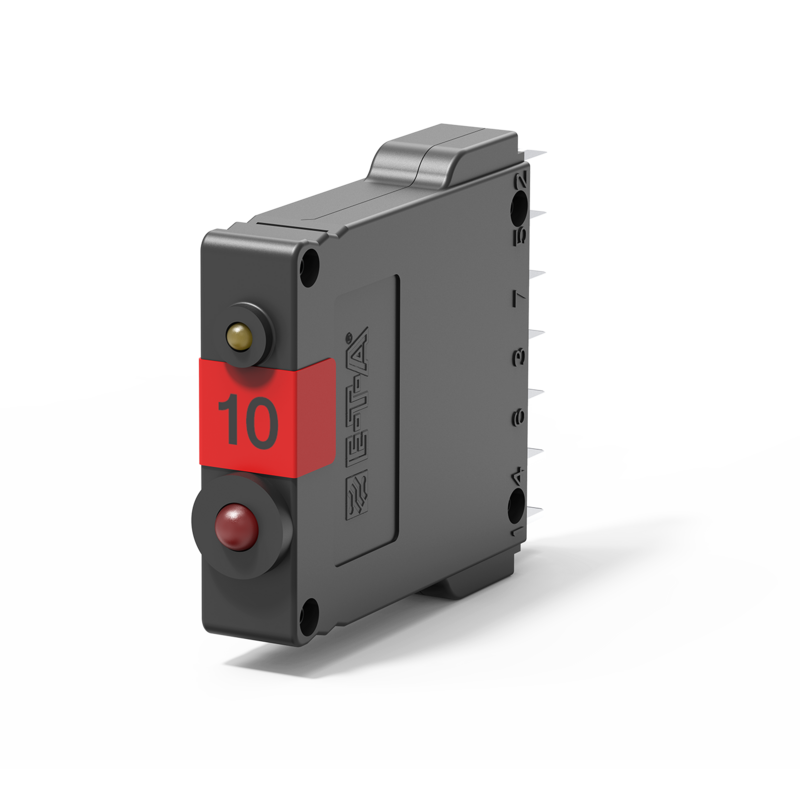

Typ E-1048-8I...- von E-T-A: Das Smart Power Relay E-1048-8I...- ist ein fernsteuerbares elektronisches Lastrelais.

Descripción

The Smart Power Relay E-1048-8I...- is a remotely controllable electronic load disconnecting relay with three functions in a single unit:

  • electronic relay
  • electronic overcurrent prodection
  • status indication



The 7 pin INLINE version is designed for use with various E-T-A terminal blocks, e.g. 17-P10-Si. A choice of current ratings is available from 1 A through 10 A. An operating voltage range of DC 9...32 V allows the connection of DC 12 V and DC 24 V loads.

Datos técnicos

Voltage rating of load DC 12 V/DC 24 V
Operating voltage of SSRPC DC 9...32 V
Number of poles 1-pole
Signal outputs control signal AS and
group fault signal SF
transistor output, plus switching

analogue output 0...5 V
Display control signal AS
group fault signal SF
Mounting method rail to
EN 50 022-35x7.5
when used with socket 17-P10-Si (accessory)

Accesorios

Número de pedido Descripción
17-P10-Si/-20025

Zócalos

17-P70-Si/-20025

Zócalos

23-P10-Si

Zócalos

63-P10-Si

Zócalo

X20040901

Adaptador de zócalo 16 para montaje en carril normalizado

X21058801-04

Puentes conectores bus -P10

01 = 1,5 mm2 marrón



02 = 2,5 mm2 negro



03 = 2,5 mm2 rojo



04 = 2,5 mm2 azu

X21115701/02

Barra colectora para zócalo de montaje



01 = con borne



02 = sin borne

Y30050402

Clip de montaje

Y30058103

Clip de fijación de zócalo

Y30058111

Clip de fijación de zócalo

Y30382401

Tubo flexible aislante para barra colectora

Aplicaciones

  • (Industria siderúrgica)
  • Automatización
  • Construcción de máquinas
  • Embarcaciones & vehículos
  • Sector de automoción
  • Vehículos industriales

Downloads

Datasheet & Explanations
