Tipo 4130

~ 88 mm

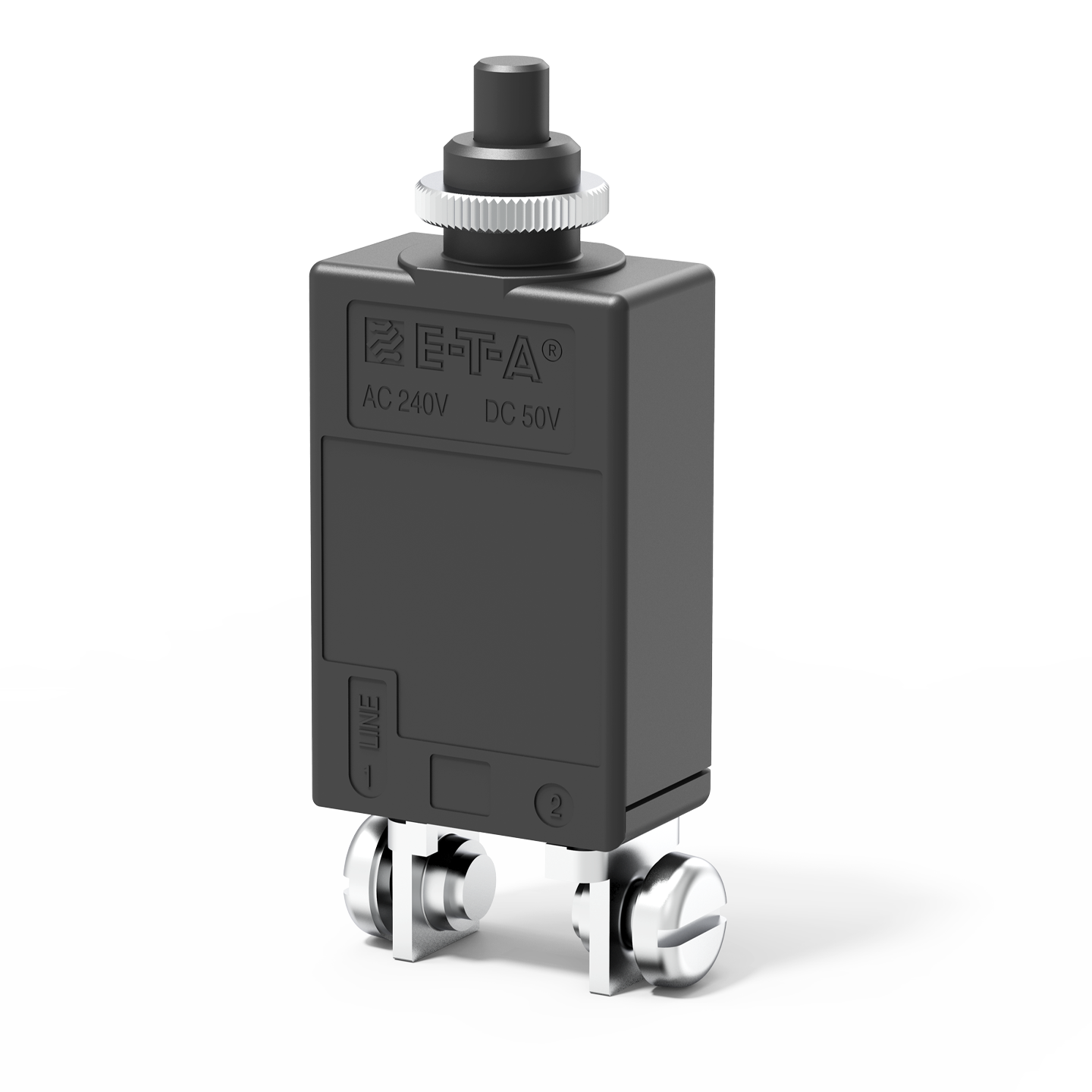

Typ 4130 von E-T-A: Einpoliger, thermischer Schutzschalter mit Gewindehalsmontage mit zuverlässigem Schaltverhalten.

Descripción

Ficha técnica

Single pole high performance thermal circuit breaker, with push-to-reset tease free, trip-free snap action mechanism (R-type TO CBE to EN 60934). Designed for threadneck panel mounting and for applications with a high fault current switching requirement.

Approved to CBE standard EN 60934 (IEC 60934).

Datos técnicos

Voltage rating
  • AC 240 V
  • DC 50 V
Current ratings de 20 A hasta 70 A
Number of poles single pole
Mounting method threadneck
Terminal design screw terminals
Actuation push button
Auxiliary contacts without auxiliary contacts
Water splash protection with water splash protection
without water splash protection
Illumination with illumination
Typical life 20...70 A 500 operations at 2 x IN (DC), resistive

20...80 A 500 operations at 2 x IN (AC), inductive
Interrupting capacity Icn 800 A
Certificates VDE, UL

Accesorios

Número de pedido Descripción
X20080103

Cubierta antisalpicaduras negra con junta tórica
X20080108

Cubierta antisalpicaduras transparente con junta tórica
X20129601

Cubierta antisalpicaduras negra sin junta tórica
X20129603

Cubierta antisalpicaduras negra con junta tórica
X20129608

Cubierta antisalpicaduras transparente con junta tórica
X21066301

Cubierta antisaplicaduras transparente con tuerca moleteada
Y30011602

Tuerca hexagonal
Y30206501

Tuerca moleteada

Aplicaciones

  • Automatización
  • Herramientas, electrodomésticos y aparatos de jardinería
  • Luminotecnia
  • Rango de tensión Minus DC 48 V
  • Telecomunicaciones
  • Vehículos industriales
